VideoCAD 7.0


Вышла новая версия VideoCAD 7.0, в которой появилось множество принципиально новых возможностей:

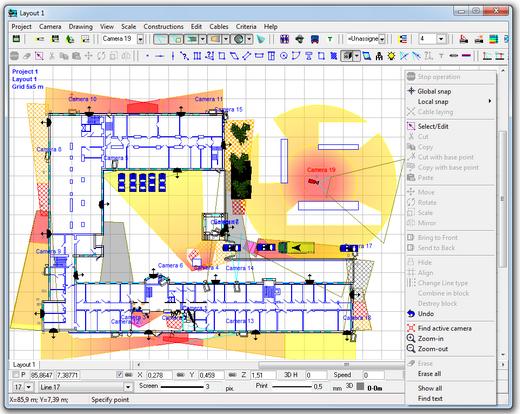

d0b1d0b5d0b7d18bd0bcd18fd0bdd0bdd18bd0b92454

- моделирование движения,
- учёт затенений зон обзора,
- визуализация пространственного разрешения,
- моделирования мегапиксельных разрешений,
- создание анимированных изображений… и многое другое
Всего более 100 новых позиций.


VIDEOCAD – специализированная программа для профессионального проектирования систем видеонаблюдения,
позволяет даже новичку использовать возможности, которые без его применения из-за сложности расчётов труднодоступны и поэтому не используются даже опытными проектировщиками CCTV.

VideoCAD поднимает качество спроектированных систем видеонаблюдения на новый уровень, который практически не достижим для тех, кто не владеет данной программой.

С помощью VideoCAD Вы сможете:

Выбрать наиболее подходящие объективы, высоты и места установки видеокамер для обеспечения требуемых параметров зон обзора, обнаружения человека и опознавания человека, чтения автомобильного номера и получения на экране монитора требуемого размера изображений объекта с известными размерами и местом нахождения.

Строить горизонтальные проекции зон контроля камер с учётом затенений, создаваемых препятствиями на сцене.

Отображать разным цветом или типом штриховки пространственное разрешение и размер поля зрения.

Рассчитать для нанесения на план объекта реальные размеры горизонтальных проекций зоны обзора, зоны обнаружения человека, зоны опознавания человека и зоны чтения автомобильного номера.

Рассчитать и смоделировать глубину резкости каждой видеокамеры в проекте.

Рассчитать, сколько % от размера экрана, пикселей, ТВ линий, миллиметров (дюймов в случае английского формата измерений) будет занимать изображение на мониторе любого объекта в зоне обзора.

Выбирать место установки и визуализировать зоны контроля поворотных камер.

Размещать видеокамеры на готовых планировках в форматах *.bmp, *.jpg, *.emf, *.wmf, *.png, *.gif, *.tif, AutoCAD *.dwg, *.dxf. Для отображения файлов *.dwg и *.dxf использован модуль CAD Import фирмы CAD Soft Tools www.cadsofttools.com.

Получить чертёж, включающий 2 проекции контролируемой территории с изображениями зон обзора видеокамер с координатной сеткой и титрами для включения в графическую часть проекта.

Распечатать полученный чертёж на одном или нескольких листах. Возможно использование заготовленных рамок со стандартными штампами и логотипами.
Экспортировать полученный чертёж в любой из следующих графических форматов: *.bmp, *.jpg, *.emf, *.wmf, *.png, *.gif, *.tif, AutoCAD *.dxf (R14), AutoCAD *.dxf (R2000).
Получить текстовый файл, оформленный в соответствии с ГОСТ 2.105-95, с полным описанием всех видеокамер в проекте, зон обзора и кабелей для вставки в пояснительную записку проекта.

Получить развёрнутую настраиваемую таблицу всех исходных и рассчитанных параметров камер в проекте. Распечатать таблицу или экспортировать в форматы *.txt, *.csv, *.rtf, *.xls, *.htm.

Строить трёхмерные модели реальной обстановки с возможностью загрузки готовых моделей (человек, автомобиль и др.). Вы можете добавлять модели из 3ds max и Google Sketchup.

Моделировать параметры наблюдаемой сцены (освещение, ограничения видимости).

Моделировать светильники с учётом спектра излучения и спектральной чувствительности сенсоров видеокамер, включая разрядные лампы со сложным спектром и инфракрасные светодиодные прожектора.

Моделировать параметры видеокамер (спектральная чувствительность; количество пикселей видеосенсора (включая мегапиксельные камеры с разрешением превышающим разрешение экрана); разрешение; минимальная освещённость при известном отношении сигнал/шум, IRE и апертуре; максимальное отношение сигнал/шум; электронный затвор; АРУ; компенсация встречной засветки; гамма коррекция; камеры день/ночь, частота кадров, чересстрочная развёртка, global shutter и rolling shutter).

Моделировать параметры объективов (фокусное расстояние; диафрагма; АРД DC и Video Drive).

Моделировать параметры регистраторов (яркость; контраст; компрессия; резкость по горизонтали и вертикали).
На основании моделей сцены и оборудования получить модель реальной картинки с каждой видеокамеры в проекте.
Моделировать движущиеся объекты, частоту кадров видеокамер, создавать анимированные изображения с движущимися 3D моделями.
Моделировать размытие и искажения движущихся 3D моделей в зависимости от параметров камеры.
Вести базу данных моделей видеокамер, назначать камерам в проекте разные модели, сравнивать модели между собой.
Проектировать интерфейс оператора с помощью Окна мониторов.
Создавать анимированные модели мониторов в виде html файлов, с движущимися 3D моделями, учитывая частоту кадров каждой камеры.
Рассчитать длины и электрические параметры кабелей.
Экономить средства и выигрывать тендеры за счёт уменьшения количества видеокамер в проектах и более эффективного их использования.
Сократить время и повысить качество проектирования.
Сократить количество и ускорить решение спорных ситуаций с заказчиком.

Все расчёты происходят в реальном времени, что позволяет видеть влияние каждого задаваемого параметра на конечный результат.

VideoCAD не использует упрощенных формул и методик расчёта, которые в нестандартных ситуациях дают значительные ошибки.

VideoCAD может работать с любыми корректными параметрами, как выбираемыми из списков, так и вводимыми с клавиатуры.

VideoCAD пригоден как для быстрого, но точного расчёта проекций зон обзора для нанесения на план объекта при оформлении графической части проекта, так и скрупулезного анализа зон обзора для выбора наиболее подходящих параметров объектива и места установки видеокамеры.

VideoCAD может быть полезен при обучении проектировщиков телевизионных систем.

ЧТО НОВОГО В VIDEOCAD 7.0:


Неограниченное количество камер в одном проекте.
В прежних версиях каждый проект мог содержать не более 100 камер.
Неограниченное количество построений на каждом плане.
В прежних версиях каждый план мог содержать не более 5000 построений.
Количество типов линий увеличено до 2000.
В настоящее время представлены 2 варианта программы VideoCAD 7.0:
VideoCAD Professional - 7.0 - профессиональная версия программы с максимальными функциональными возможностями.

Скачать - VideoCAD-PRO 7.0 (Demo)

VideoCAD Lite - 7.0 - упрощенная версия VideoCAD, содержащая самые необходимые и простые в освоении инструменты.

Скачать - VideoCAD-Lite 7.0 (Demo)

В состве поставки программы VideoCAD Вы можете получить CCTVCAD Calculator - профессиональный инструмент расчёта сетевого трафика,
создаваемого IP видеокамерами (видеосерверами) и необходимого дискового пространства для хранения видеоархива,

а также:

ИНФОРМАЦИОННУЮ БАЗУ для инсталляторов и проектировщиков систем безопасности в составе:

- комплект ПО для проектирования и расчетов любых систем безопасности,
включая новую версию MS VISIO UPDATE
- действующая законодательная база и нормативно-техническая документация
по проектированию, монтажу, наладке и техническому обслуживанию в сфере систем безопасности.
- библиотека типовых проектов на любые виды существующих систем безопасности,
- полная библиотека знаков безопасности, используемых для проектирования систем безопасности,
- справочная база технической документации по зарубежному и отечественному оборудованию,
используемая для создания проектов, монтажа, ремонта и технического обслуживания систем безопасности
(схемы, руководства, паспорта, технические описания и т.д.)
- учебно-методические руководства, практические пособия и материалы по всем вопросам практической работы
в сфере охранной деятельности, проектирования, монтажа, наладки, ремонта и технического обслуживания систем безопасности.
- действующие сборники цен на проектирование, монтаж, наладку и техническое обслуживание систем безопасности,
включая новую сметно-нормативную базу ФСНБ-2009 (200 сборников ГЭСН/ФЕР-2009), обязательную для применения с 01.01.2010г;
- действующую полную сметно-нормативную базу для определения сметной стоимости проектирования
и технического обслуживания систем безопасности, включая сметные шаблоны
для автоматического расчета сметной стоимости проектирования систем видеонаблюдения в государственных и договорных ценах.
Объем предоставляемой информации и дополнительного ПО - более 45 Гигабайт, 9 дисков DVD.
Количество рабочих мест по использованию информационной базы не ограничено.



НОВЫЙ ФОРМАТ ПРОЕКТА

1.1 Новый формат файла проекта *.vc7. Имеется возможности экспорта и импорта проекта предыдущего формата *.vmp, поддерживаемого версиями VideoCAD с 4 по 6.
1.2 Неограниченное количество камер в одном проекте. В прежних версиях каждый проект мог содержать не более 100 камер.
1.3 Неограниченное количество построений на каждом плане. В прежних версиях каждый план мог содержать не более 5000 построений.
1.4 Количество типов линий увеличено до 2000.

ОПТИМИЗАЦИЯ БЫСТРОДЕЙСТВИЯ

1.5 Ресурсоёмкие операции выделены в отдельные потоки, что позволяет работать в графическом окне без задержек, а также получить существенный выигрыш производительности на современных многоядерных процессорах.
1.6 Генерация изображения в 3D окне выделена в отдельный программный поток, что позволяет работать в графическом окне при открытом 3D окне без задержек на отрисовку изображения в 3D окне. Приоритет потока рисования в 3D окне может переключаться. Во время генерации изображения в 3D окне на кнопке 3D окно появляется мигающая красная рамка.
1.7 В Главное меню 3D окна добавлен пункты Быстродействие> Отключить обработку изображения, и Обновлять изображение только по клику, которые дублирует одноимённые окошки в Окне настроек. При отключении обработки 3D изображения значительно увеличивается скорость обновления изображения в 3D окне.
1.8 Возможность двухэтапной генерации изображения в 3D окне. На первом этапе быстро выводится изображение без обработки, затем, выполняется ресурсоёмкая попиксельная обработка и выводится обработанное изображение.
1.9 В режиме видимости рамки PTZH в 3D окне обработка изображения отключается для повышения скорости обновления изображения, а также скрываются титры.
1.10 Ускорен алгоритм моделирования чувствительности мегапиксельных камер.
1.11 Ускорена отрисовка изображения в Графическом окне. Оптимизированы узкие места.

ВЫЧИСЛЕНИЕ ЗАТЕНЕНИЙ ЗОНЫ ОБЗОРА
1.12 Построение горизонтальной проекции зоны обзора с учётом затенений, создаваемых препятствиями. В трёх измерениях автоматически могут вычисляться затенения от любых построений, в том числе от 3D моделей.



1.13 Введены новые определения: Зона контроля камеры и Проекция зоны контроля. Зона контроля образуется вычитанием из зоны обзора затенений от предметов обстановки.
1.14 Построение зоны контроля поворотных (dome) камер с учётом затенений, создаваемых препятствиями. Инструмент также полезен при выборе места установки стационарных камер.
1.15 В свойствах типа линии появилось окошко Затенение. Если окошко отмечено то построения, выполненные этим типом линии рассматриваются как препятствия при расчёте затенений зоны обзора.
1.16 На панели параметров текущего построения при выборе 3D модели появилось дополнительное окошко - Затенение. Если окошко отмечено то, при включенном расчёте затенений от 3D моделей, эта 3D модель рассматривается как препятствие при расчёте затенений зоны обзора.

Затенения - новый мощный и одновременно простой в использовании инструмент VideoCAD 7. Затенения рассчитываются при любых положениях камер, затеняющие предметы могут находиться в любых точках пространства. Достаточно лишь включить расчёт затенений.

ЦВЕТА, ЗАЛИВКА И ШТРИХОВКА ПРОЕКЦИЙ ЗОН ОБЗОРА

1.17 Проекции зон обзора разных камер могут иметь разный цвет согласно параметрам Типа линии камеры (при выключеннойвизуализации пространственного разрешения).
1.18 Проекции зоны обзора камер могут иметь полупрозрачные цвета на экране. Кнопка Заливка проекций и соответствующий пункт главного меню имеет выпадающий список, в котором можно выбрать штриховку или прозрачную заливку проекций зоны обзора.

ВИЗУАЛИЗАЦИЯ ПРОСТРАНСТВЕННОГО РАЗРЕШЕНИЯ И РАЗМЕРА ПОЛЯ ЗРЕНИЯ

1.19 Выделение разным цветом и (или) типом штриховки регионов зоны обзора. Регионы могут различаться в зависимости от следующих критериев:
пространственного разрешения (пикселей/метр, пикселей/фут);
размера поля зрения по вертикали (метр, фут);
количество пикселей по вертикали, занимаемых объектом заданной высоты (метр, фут);
часть экрана, занимаемая объектом заданной высоты (метр, фут)
1.20 Пространственное разрешение измеряется на заданной высоте и может отображаться в Горизонтальной проекции во всех режимах. В Вертикальной проекции пространственное разрешение отображается только в режиме Редактирования загруженной(активной) камеры.



1.21 Новое окно Пространственное разрешение, в котором можно создавать и редактировать шаблоны визуализации пространственного разрешения и размера поля зрения. В окне имеются предустановленные шаблоны визуализации согласно критериям Home Office Scientific Development Branch, Home Office Guidelines for identification, P 78.36.008-99. Также в окне автоматически отображаются примеры изображения группы людей при каждом пространственном разрешении. Разным камерам могут быть назначены разные шаблоны.
1.22 Проекции зон обзора могут иметь градиентную окраску. При этом опорные цвета градиента соответствуют цветам в выбранном шаблоне из окна Пространственное разрешение.

МОДЕЛИРОВАНИЕ РАЗРЕШЕНИЯ МЕГАПИКСЕЛЬНЫХ КАМЕР

1.23 На Панели параметров изображения новая вкладка PiP (картинка в картинке). Режим PiP позволяет моделировать в 3D окне изображения с разрешением, превышающим разрешение в 3D окне и даже разрешение экрана Windows.
1.24 Digital ZOOM в режиме PiP позволяет дополнительно увеличивать заданные области на 3D изображении для детального анализа.
1.25 В случае, если разрешение кадра отличается от размера изображения в 3D окне и выполняется искусственное снижение разрешения или выводится "картинка в картинке", в титрах 3D окна в строчке Кадр отдельно выводится разрешение кадра, а в строчкеЭкран - размер изображения в 3D окне.


1.26 Новые значения разрешений в выпадающих списках. Списки разрешений хранятся в файлах H_res.txt и H_res.txt в директории установки VideoCAD. Для добавления новых разрешений можно редактировать эти файлы. Как и в предыдущих версиях можно также задавать любые разрешения с клавиатуры.

МОДЕЛИРОВАНИЕ ДВИЖЕНИЯ

1.27 Возможность задание скорости и направления движения для 3D моделей в виде векторов и в числовом виде.
1.28 На панели параметров текущего построения при выборе 3D модели появилось дополнительное окошко - Скорость.
1.29 В параметры камеры добавлена Частота кадров.
1.30 Трёхмерное моделирование движущихся 3D моделей и вращения объекта Ротакин.
1.31 Визуальная оценка в Графическом окне количества попаданий в кадр движущегося объекта на плане в зависимости от скорости и направления движения объекта, расположения камеры, формы зоны обзора и частоты кадров.


1.32 В параметры камеры добавлены Время экспозиции и Время строки при Rolling shutter.
1.33 Трёхмерное моделирование размытия движущихся 3D моделей и вращения объекта Ротакин в зависимости от скорости объекта, направления движения и времени экспозиции камеры.
1.34 Во время моделирования времени экспозиции в титрах 3D окна выводится значение времени экспозиции.
1.35 Моделирования искажений движущихся объектов от Rolling shutter и Global shutter.
1.36 Моделирование искажений движущихся объектов при чересстрочной развёртке.

СОЗДАНИЕ АНИМИРОВАННЫХ ИЗОБРАЖЕНИЙ

1.37 Возможность создания анимированных многокадровых изображений с движущимися 3D моделями.
1.38 На Панели параметров изображения, вкладке Вид появилось окошко Количество кадров.
1.39 Если установлено количество кадров более одного, то в титрах 3D окна выводится частота кадров и в 3D окне вместо статического изображения генерируется анимированное с заданной частотой кадров.
1.40 Анимированные изображения могут быть сохранены в виде анимированных GIF файлов и отображены в Окне Мониторов.


НОВОЕ В ОКНЕ МОНИТОРОВ

1.41 Улучшено масштабирование окна мониторов в Windows 7.
1.42 Добавлены новые размеры мониторов.
1.43 Возможность задавать разрешение цифровых мониторов.
1.44 Во время загрузки мониторов можно прервать длительную операцию, нажав ESC.
1.45 Можно задать корректирующий коэффициент для точного моделирования физических размеров мониторов.
1.46 Отображение на мониторах анимированных картинок с движущимися 3D моделями.
1.47 Сохранение изображение в Окне мониторов в форматах *.gif, *.tif, *.png.
1.48 Экспорт изображения на мониторе в html файл со статическими или анимированными изображениями. При этом сами изображения сохраняются в оригинальном разрешении в виде отдельных файлов PNG или animated GIF.


НОВЫЕ ОБЪЕКТЫ И ИНСТРУМЕНТЫ

1.49 Новый объект - Ротакин - анимированный вращающийся манекен для визуальной оценки пространственного разрешения и искажений движущихся объектов на 3D моделях изображений. В Окне настроек можно менять скорость вращения Ротакина.
1.50 Новый объект - Стена. Позволяет рисовать стены с заданной толщиной.
1.51 Новый объект - Проём в стене. Позволяет в 3D делать в стенах произвольные проёмы, например под окна и двери.
1.52 Новый объект - Ломаная. Позволяет вводить отрезки непрерывно.
1.53 Новый инструмент - Масштабировать. Позволяет увеличивать и уменьшать выделенные построения относительно базовой точки.
1.54 Новый инструмент - Отразить. Позволяет получать зеркальные копии выделенных построений относительно горизонтали или вертикали.


1.55 Инструменты Копировать и Вырезать переименованы в Копировать с базовой точкой и Вырезать с базовой точкой.
1.56 Добавлены новые инструменты Копировать и Вырезать. В новых инструментах базовая точка задаётся автоматически в центре копируемых объектов.
1.57 Несколько новых 3D моделей добавлено в библиотеку.

КАБЕЛЬНЫЙ ОТЧЁТ

1.58 Возможность использования в проекте большого количества марок кабелей. Типы линий могут являться кабелями.
1.59 Возможность ввода магистральных кабелей, то есть не привязанных к камерам.
1.60 Возможность получения отчёта по длине кабелей с разбивкой по марке кабеля и по камерам с учётом магистральных кабелей.
1.61 Непрерывный ввод кабелей. Конец каждого отрезка является началом следующего. Для остановки ввода кабеля нажмите ESC.

ГЛУБИНА РЕЗКОСТИ В ГОРИЗОНТАЛЬНОЙ ПРОЕКЦИИ

1.62 В число параметров окна Глубина резкости добавлена Высота. На заданной высоте производится анализ глубины резкости для отображения горизонтальной проекции. Высота может быть разной для разных камер.
1.63 При открытом окне Глубина резкости у всех камер в горизонтальной проекции отображаются границы области резкости на заданной высоте, гиперфокальное расстояние, расстояние фокусировки. В вертикальной проекции границы области резкости, а также плоскость фокусировки и гиперфокальное расстояние отображаются в режиме редактирования загруженной(активной) камеры.
1.64 Можно назначать расстояние фокусировки кликом по горизонтальной проекции зоны обзора загруженной(активной) камеры. Кнопка Отметить доступна всегда.
1.65 При нажатой кнопке Отметить и движении курсора над проекцией зоны обзора в горизонтальной проекции в Информационной панели отображается разрешение под курсором ограниченное глубиной резкости.
1.66 В окне Глубина резкости появилась кнопка Default. При клике по этой кнопке камере назначаются параметры глубины резкости по умолчанию: граничное разрешение = 0.7 * количество пикселей по горизонтали, расстояние фокусировки = гиперфокальному расстоянию, высота= AUTO (средняя высота зоны обзора).

НОВОЕ В ТАБЛИЦЕ КАМЕР И В ТАБЛИЦЕ МОДЕЛЕЙ КАМЕР

1.67 В Таблице моделей камер и Таблице камер появилось меню включения/выключения видимости отдельных столбцов.
1.68 Расширены возможности фильтрации отображаемых данных.
1.69 В параметры модели камеры добавлены: Время экспозиции при определении чувствительности, Максимальная частота кадров,Время строки (параметр Rolling Shutter).
1.70 В Таблицу камер добавлены три новых параметра модели и дополнительно: Текущая частота кадров, Название шаблона визуализации пространственного разрешения, марки сигнального кабеля и кабеля питания.
