О программе WinELSO


Состав программы

Подсистема формирования схем электроснабжения объекта как в формате расстановки оборудования и прокладки ЛЭП на планах, так и формате схем распределительных устройств
Подсистема расчетных моделей и выполнения электротехнических расчетов
Подсистема выполнения светотехнических расчетов
Подсистема автоматизированной разработки документации
Сервисная подсистема


Выходная документация

WinELSO автоматизирует получение:
таблицы нагрузок по РТМ 36.18.32.4-92 и по СП 31-110;
чертежей питающей и распределительной сети, кабельных журналов, ведомостей потребности кабелей, проводов по ГОСТ 21.613-88;
светотехнических ведомостей;
спецификации оборудования.

Электрические схемы выполняются в формате проектных документов. Расчётная модель «спрятана» внутри схемы


Электрические схемы выполняются в формате проектных документов. Расчётная модель «спрятана» внутри схемы

Подсистема формирования схем электроснабжения выполняет

расстановку помещений на планах и задание их характеристик;
расстановку силового (щиты, отдельные нагрузки, розетки и.т.д.) и несилового оборудования и трехмерную прокладку силовых и несиловых (контрольных и прочих слаботочных) кабелей и проводов на строительной подоснове в ручном, автоматическом и автоматизированном режимах;
задание вертикальных участков ЛЭП в виде отдельных элементов или в виде свойств ЛЭП;
автоматический подсчёт длин кабелей и проводов, с учётом персональных относительной и абсолютной погрешностей на длину, и вертикальных участков;
автоматическую группировку кабелей и проводов;
автоматический подсчёт количества электроприёмников, суммарной мощности, средневзвешенного коэффициента мощности группы;
построение многовводовых схем ВРУ и ГРЩ, распределительных, групповых и других щитов;
установку ярлыков элементов для информационной связи между фрагментами чертежа, контроль ярлыков, назначение им независимых от элементов свойств отображения;
автоматизированную передачу данных между расчётными схемами РУ и схемами на планах.

Подсистема электротехнических расчетов позволяет

назначая связи между элементами, как на планах, так и на схемах, производить построение модели электроснабжения объекта
проводить на основании построенной модели электротехнические расчёты:
расчёт нагрузок;
выбор ЛЭП и шин по расчетным (номинальным) токам;
выбор ЛЭП по допустимому падению напряжения в нормальных, аварийных режимах работы схемы, а также в режимах запуска электродвигателей;
расчёт токов КЗ во всех узлах электросхемы: трех-, двух- и однофазных на рабочий (N) и защитный (PE) проводники, по методикам ГОСТ 28249-93 и "петле фаза-нуль";
выбор коммутационных элементов по номинальным и пусковым токам, токам чувствительности защиты, допустимым токам кабелей и проводов, динамической устойчивости к токам короткого замыкания;
сохранять расчётные данные для последующего отображения в документах;
управлять режимами (нормальный, аварийный, пусковой) схемы.

Элементы схемы – «интеллектуальные объекты» - хранят информацию о базовых, установочных и расчётных параметрах


Элементы схемы – «интеллектуальные объекты» - хранят информацию о базовых, установочных и расчётных параметрах.

Подсистема светотехнических расчетов позволяет

выбирать режимы освещения;
проводить расчёты:
необходимого количества светильников;
средней освещённости по выбранному помещению;
освещённости в точке (точках) точечным методом для помещений и площадок, с учётом фактического направления оптической оси и затенения от интерьеров помещений и сооружений.

Светотехнический расчёт и схема питания светильников – в одном документе

Светотехнический расчёт и схема питания светильников – в одном документе

Подсистема автоматизированной разработки проектных документов позволяет выполнять

выпуск в автоматическом режиме текстовых проектных документов в формате Excel;
настройку справочных записей элементов и их ярлыков по составу, размещению относительно элемента и порядку следования;
автоматическое обновление справочных записей элементов и ярлыков после выполнения расчётов;
построение карт селективности автоматических выключателей, предохранителей и реле.

Характеристики программы

программа реализуются как приложение для AutoCAD  и продуктов AutoDesk с AutoCAD различных версий, имеет своё меню, может иметь свой профиль;
формат хранения информационной базы данных – MDB (Access);
выходные документы формируются в формате программ AutoCAD и Excel.

Программа WinELSO динамично развивается. Разработчики учитывают мнения пользователей при внесении дополнений и улучшений в программу. Поэтому каждая новая версия WinELSO включает уникальные возможности, с помощью которых специалисты быстро и правильно могут проектировать, производить расчёт систем силового оборудования и электроосвещения для инфраструктуры любого объекта – промышленных, общественных и жилых зданий.

Профессионалы рекомендуют WinELSO – программный продукт, который обеспечивает:

повышение качества проектной документации;
снижение стоимости и времени на разработку проектной документации;
подтвержденную расчетами проектную информацию;
полное соответствие ГОСТам выходной документации.

Интеграция с AutoCAD

Программа WinELSO 7 создана по arx-технологии и реализуется как приложение для AutoCAD версий 2004, 2005, 2006, 2007, 2008, 2009 либо других программных продуктов Autodesk на базе AutoCAD этих версий (AutoCAD Electrical, AutoCAD Mechanical, AutoCAD Architecture и др.) или включающих AutoCAD данных версий в свой состав.

WinELSO имеет своё меню, может иметь свой профиль или устанавливаться под любой из существующих профилей AutoCAD. Проектирование осуществляется в пространстве МОДЕЛИ AutoCAD.

При работе с программой электротехнический проект создается в новом файле (файлах) либо берутся за основу уже созданные ранее в AutoCAD или других продуктах Autodesk  (в формате DWG без использования WinELSO) проектировщиками других отделов предприятия планировки, поэтажные планы, отрисованные земельные участки с геоподосновой, на которых  (уже с использованием WinELSO) размещается силовое электрооборудование, прокладываются кабели и проект дорабатывается до конечной стадии. При этом если на разработанных ранее чертежах уже присутствуют различные электрические элементы в виде графики AutoCAD, есть возможность без повторной отрисовки преобразовывать  их в объекты WinELSO. В процессе преобразования подобные элементы автоматически наделяются необходимыми электрическими характеристиками и равной степени могут встраиваться в расчетную модель и участвовать в силовых электротехнических либо светотехнических расчетах, отражаться в автоматически создаваемых проектных текстовых документах (спецификациях, кабельных журналах и др.).

Программы, совмещаемые с WinELSO

AutoCAD - AutoCAD позволит вам легко и эффективно разрабатывать проекты, визуализировать их и составлять проектную документацию. При создании AutoCAD 2009 главной целью Autodesk было повышение производительности труда инженера. Новые функции программы ускоряют выполнение задач, позволяют без труда находить нужную команду и быстрее осваивать приемы работы

AutoCAD Elecrical - это AutoCAD для проектировщиков электрических систем управления.

AutoCAD Mechanicall - это AutoCAD для машиностроителей. Приложение содержит полный набор функций AutoCAD, к которым добавлены специализированные возможности для машиностроительного проектирования. AutoCAD Mechanical автоматизирует многие стандартные проектные задачи, такие как создание компонентов механизмов, нанесение размеров и формирование спецификаций.

AutoCAD Architecture 2009 - программа открывающая широкие возможности для работы над архитектурными чертежами и проектами благодаря эффективным средствам подготовки строительной документации в сочетании с удобным интерфейсом

AutoCAD Revit Architecture Suite 2009 - информационное моделирование зданий (BIM), с использованием программы Revit Architecture 2009 в сочетании с гибкостью и надежностью лидера отрасли – AutoCAD.

AutoCAD Inventor 2009 - всеобъемлющий комплект решений для машиностроительного 3D проектирования и составления документации, построения кабельных и трубопроводных систем и инженерного анализа созданных изделий. Основан на технологии цифровых прототипов. Модели деталей и сборок, создаваемые в Inventor, представляют собой их точные цифровые 3D прототипы, позволяющие всесторонне изучать поведение изделий по мере их разработки.

Иллюстрации

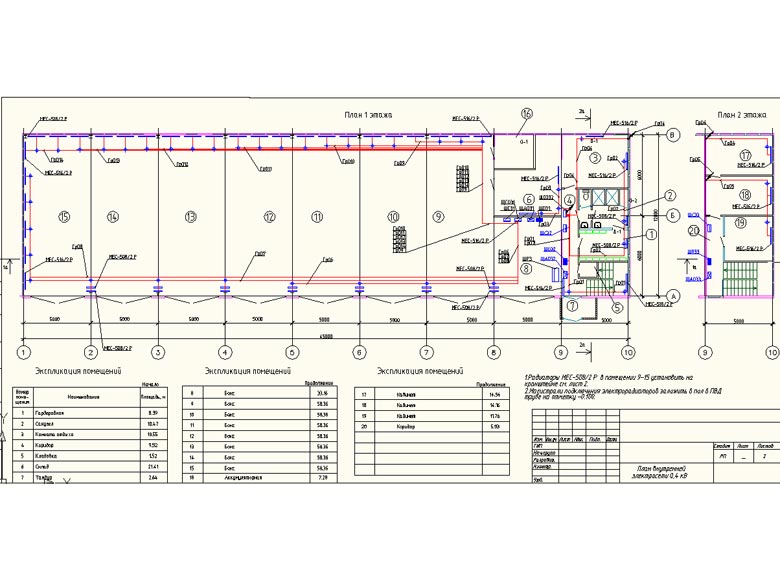

План внутренней электросети 0.4 кВ
План внутренней электросети 0.4 кВ

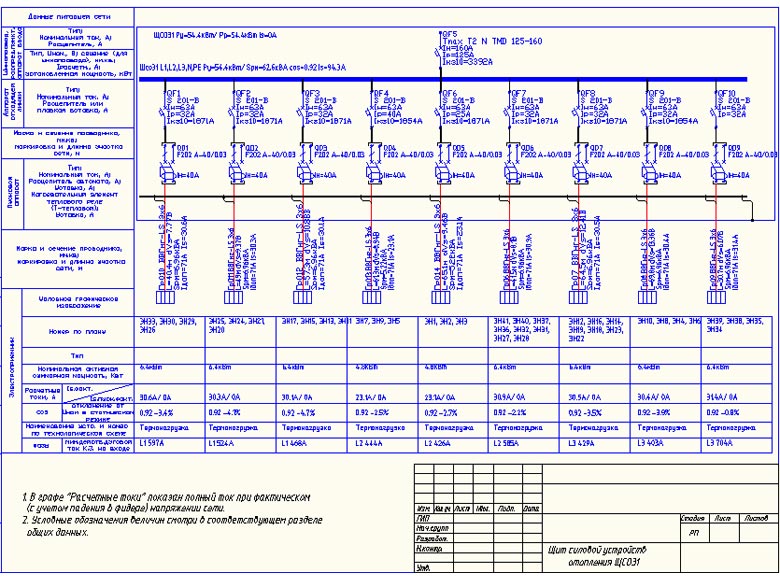

Щит силовой: устройствo отопления ЩСОЭ1
Щит силовой: устройствo отопления ЩСОЭ1

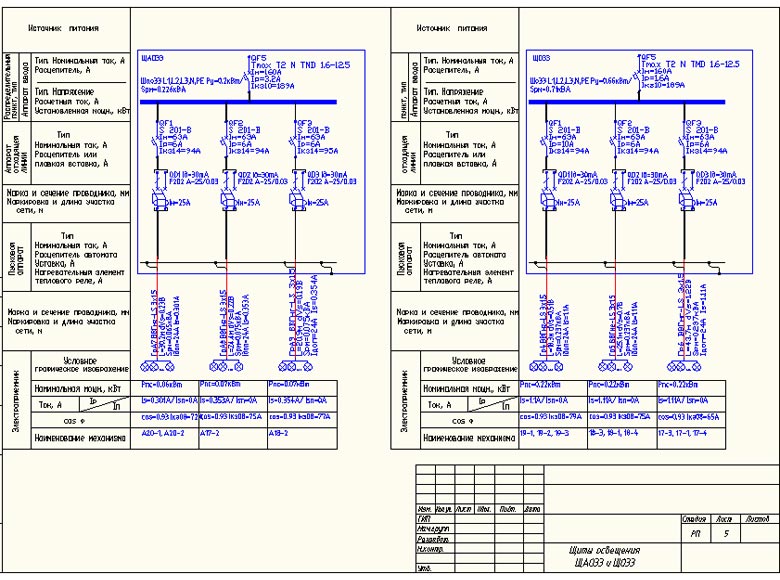

Щиты освещения ЩАОЭ3 и ЩОЭ3
Щиты освещения ЩАОЭ3 и ЩОЭ3

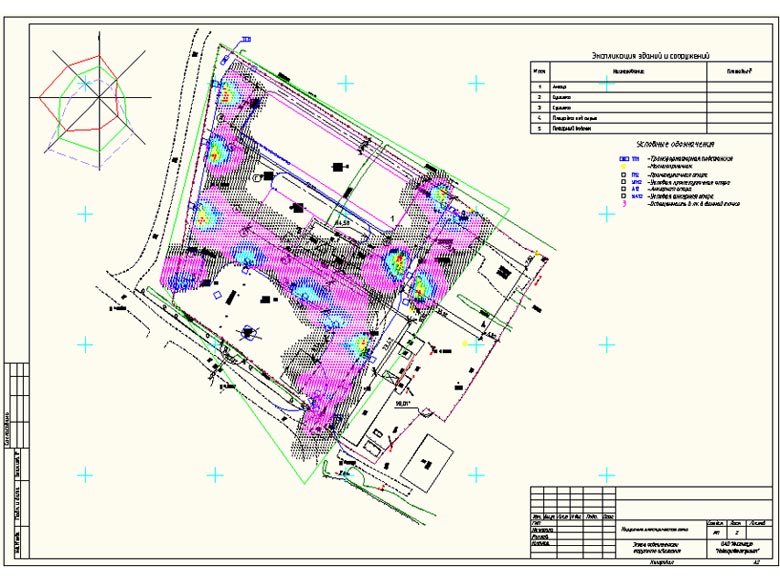

Эпюры внешней освещенности
Эпюры внешней освещенности

Иллюстрации

Общая компоновка щита ГРЩ
Общая компоновка щита ГРЩ
Освещение вспомогательных помещений
Освещение вспомогательных помещений
Освещение залов (фрагмент)
Освещение залов (фрагмент)
Силовые кабели
Силовые кабели
Спецификация светильников
Спецификация светильников
Схема подключения счетчиков
Схема подключения счетчиков
Щит аварийного освещения
Щит аварийного освещения
Щит ГРЩ
Щит ГРЩ
